应用范围

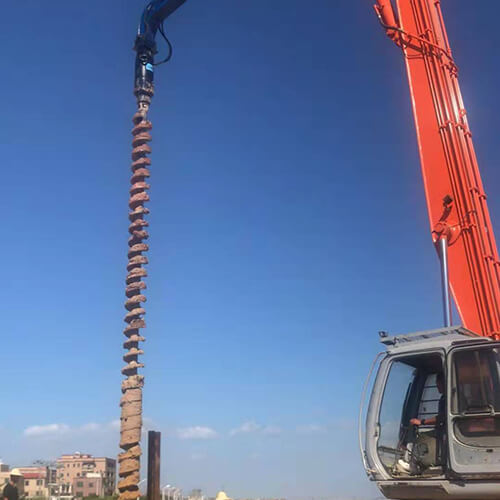

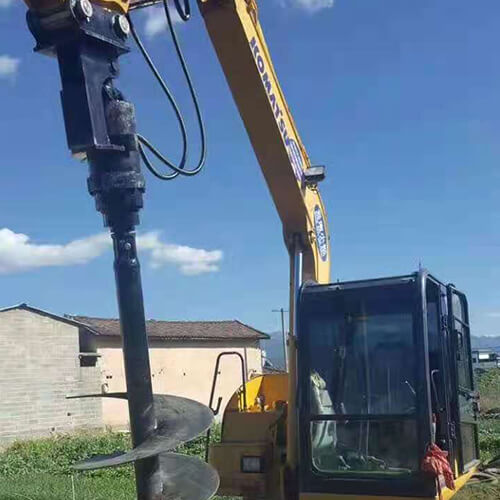

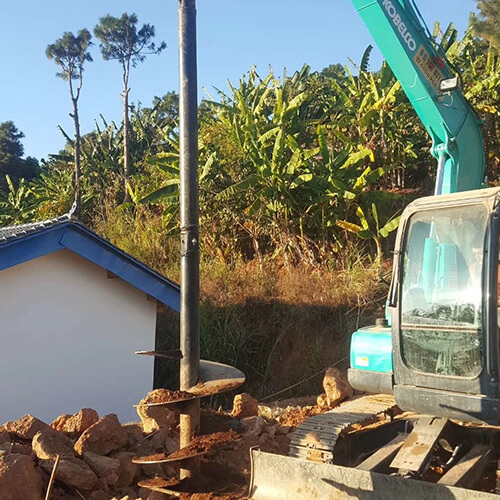

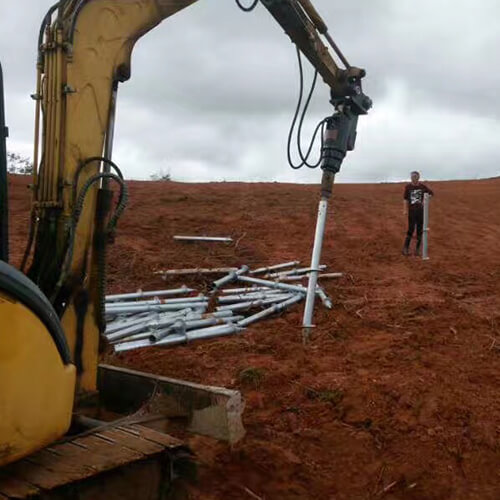

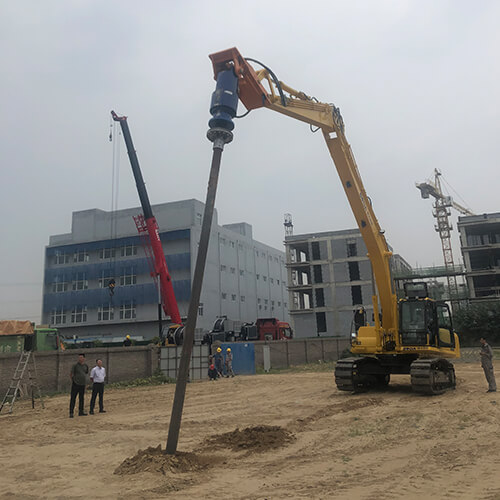

AG螺旋钻机适用于:1-80吨挖掘机,滑移装载机,双头忙,随车吊等设备,是一种适用于各种快速成孔作业的施工机械,适用于电力、电信、植树、市政园林、公路,铁路、拉森钢板桩等引孔作业。

适用于填土层、淤泥层、沙土层、冻土层以及强风化层。也可用岩心钻头钻入岩石。是一种高效而又简单的挖坑工具。

技术参数

适配小型挖掘机和装载机(1T-5.5T)
型号
Type
AG1000 AG2500 AG3000 AG4500 AG5000
适配挖机
Excavator (T)
0.8-1.5 1.5-2.5 2.5-3.5 2-4 4-5.5
最大转速
Max.Rotate speed(r/min)
72 65 62 56 52
最大扭矩
Max.totque (N m)
980 2500 3095 4610 5050
流量范围
Flow Range(L/min)
25-75 25-75 25-75 25-75 45-95
最大工作压力
Max.Pressure(bar)
210 210 210 210 210
输出轴(标准)
Output shaft(mm)
Hex41 OD65 Hex51 OD65 Hex51 OD65 Hex51 OD65 Hex51
钻孔直径
Drilling Diameter Range (mm)
50-300 100-400 100-500 100-600 100-700

适配中小型挖掘机和装载机(4.5T-9T)
型号
Type
AG5500 AG6000 AG7000 AG8000
适配挖机
Excavator (T)
4.5-6 5-7 6-8 7-9
最大转速
Max.Rotate speed(r/min)
48 45 42 40
最大扭矩
Max.totque (N m)
5560 6050 7130 8060
流量范围
Flow Range(L/min)
50-200 50-200 50-200 50-200
最大工作压力
Max.Pressure(bar)
240 240 240 240
输出轴(标准)
Output shaft(mm)
SQ75 SQ75 SQ75 SQ75
钻孔直径
Drilling Diameter Range (mm)
100-750 100-800 100-800 100-900

适配中型挖掘机(8T-20T)
型号
Type
AG10000 AG15000 AG20000
适配挖机
Excavator (T)
8-12 10-15 12-20
最大转速
Max.Rotate speed(r/min)
38 35 32
最大扭矩
Max.totque (N m)
9880 15200 20100
流量范围
Flow Range(L/min)
70-200 70-200 70-200
最大工作压力
Max.Pressure(bar)
240 240 240
输出轴(标准)
Output shaft(mm)
SQ75 SQ75 SQ75
钻孔直径
Drilling Diameter Range (mm)
100-1000 100-1200 100-1200

适配大型挖掘机(18T-28T)
型号
Type
AG25000 AG30000
适配挖机
Excavator (T)
20-25 20-28
最大转速
Max.Rotate speed(r/min)
35 30
最大扭矩
Max.totque (N m)
24400 30200
流量范围
Flow Range(L/min)
80-268 80-268
最大工作压力
Max.Pressure(bar)
240 240
输出轴(标准)
Output shaft(mm)
SQ75 SQ75
钻孔直径
Drilling Diameter Range (mm)
200-1500 200-1500

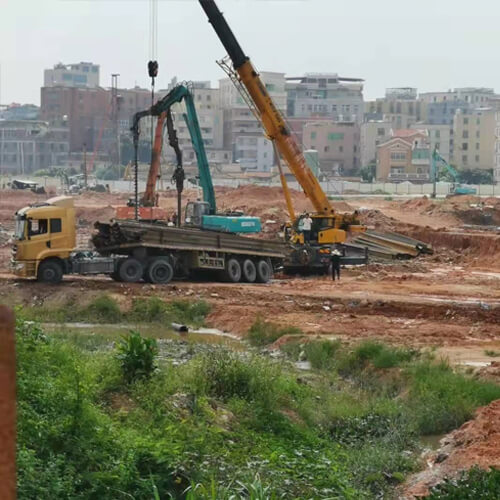

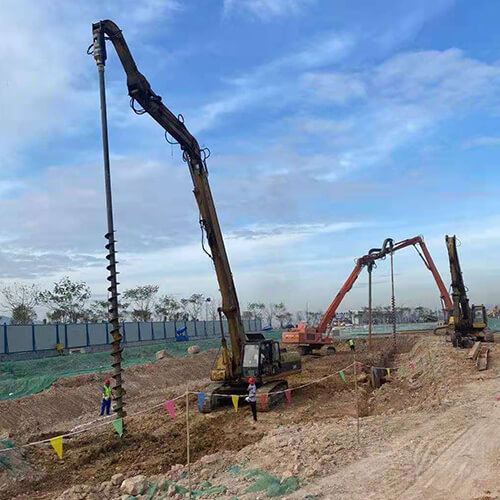

拉森钢板桩引孔系列
型号
Type
AG30000 AG50000 AG65000 AG80000 AG160000
适配挖机
Excavator (T)
20-32 25-45 30-55 45-75 60-100
最大转速
Max.Rotate speed(r/min)
40 35 32 25 20
最大扭矩
Max.totque (N m)
30000 50000 65000 80000 160000
流量范围
Flow Range(L/min)
80-260 100-300 120-320 160-350 200-380
工作压力
Pressure(bar)
150-280 160-320 180-340 200-400 300-450
输出轴(标准)
Output shaft(mm)
SQ75 SQ110 SQ110 SQ130 SQ160
机体直径
Product Diameter Range (mm)
360 429 450 510 690
钻孔直径
Drilling Diameter Range (mm)
300-1500 300-1500 300-1800 300-2000 300-2500
钻孔最大深度
Maximum borehole depth(kg)
12 15 18 18 22
机体重量
product weight(kg)
340 540 570 850 1400
